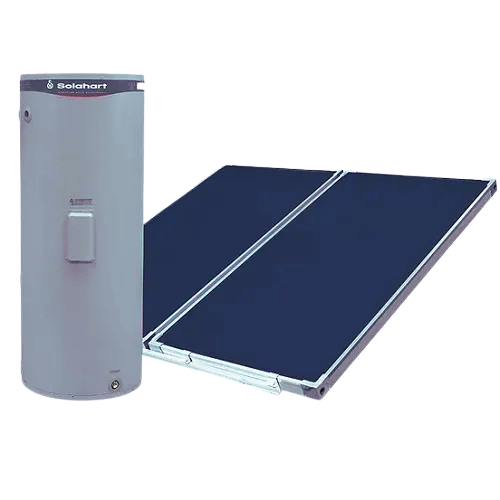

Solahart Streamline 320L – Hệ Thống Nước Nóng Năng Lượng Mặt Trời
Kiểu Tách Rời.
Các tính năng chính :
Hệ thống năng lượng mặt trời Solahart Streamline 320L kiểu tách rời có sẵn các tấm thu nhiệt ‘L’ của Solahart để hấp thụ bức xạ mặt trời và truyền nhiệt vào nước. Tấm thu nhiệt L với bề mặt hấp thụ bằng nhôm sơn tĩnh điện màu đen cung cấp giải pháp tiết kiệm phù hợp ở các khu vực có lượng bức xạ năng lượng mặt trời từ thấp đến cao.
Năng lượng mặt trời được truyền trực tiếp vào nước khi nó di chuyển qua các tấm thu nhiệt bằng một bơm tuần hoàn và nước nóng được lưu trữ trong bình chứa MDV lắp trên mặt đất. Bộ gia nhiệt tăng cường được tích hợp sẵn bên trong bình chứa để đảm bảo cung cấp nước nóng trong thời gian năng lượng mặt trời yếu hoặc không nắng. Ngoài ra, hệ thống có thể được lắp đặt như một máy nước nóng sơ cấp khi kết hợp với máy nước nóng gia nhiệt bằng ga của Solahart.
Hệ thống máy nước nóng năng lượng mặt trời Solahart Streamline 320L kiểu tách rời của Solahart được thiết kế để cung cấp đến bạn sự linh hoạt tối đa về vị trí lắp đặt. Tấm thu nhiệt Solahart hiệu suất cao thiết kế tinh tế và tối giản được gắn trên mái nhà, trong khi bình chứa được đặt tách biệt ở mặt đất. Dòng máy có tích hợp gia nhiệt điện thậm chí có thể được lắp đặt bên trong nhà của bạn. Điều này giảm thiểu tác động trực quan của việc sử dụng năng lượng mặt trời, đồng thời tối đa hóa khả năng tiết kiệm từ mặt trời.
Máy nước nóng năng lượng mặt trời Solahart Streamline 320L hoạt động như thế nào:
Với các hệ thống kiểu tách rời mạch hở, nước được luân chuyển từ bình chứa trên mặt đất qua các tấm thu nhiệt bằng một loại bơm gọi là ‘bơm tuần hoàn’. Khi mặt trời làm nóng nước trong các tấm thu nhiệt, sự gia tăng nhiệt độ sẽ kích hoạt bơm tuần hoàn. Bơm tuần hoàn bật bất cứ lúc nào khi nước trong tấm thu nhiệt nóng hơn nước trong bình chứa. Bơm tuần hoàn luân chuyển nước nóng hơn từ các tấm thu nhiệt qua ống nóng đến bình chứa và nước mát hơn từ bình chứa được tuần hoàn đến các tấm thu nhiệt thông qua ống lạnh để tiếp tục được làm nóng bằng năng lượng mặt trời.
Quá trình này tiếp diễn trong khi năng lượng mặt trời có sẵn và nước trong bình chứa cần được làm nóng. Bơm tuần hoàn sẽ ngừng hoạt động khi nhiệt độ nước trong bình chứa vào khoảng 70°C đến 75°C.
Máy nước nóng năng lượng mặt trời kiểu tách rời Solahart 272MLV được thiết kế để lắp đặt như một máy nước nóng năng lượng mặt trời với bộ gia nhiệt tăng cường được kết nối với nguồn điện, tuy nhiên, nó có thể được lắp đặt nối tiếp với thiết bị gia nhiệt trực tiếp hoặc bình gia nhiệt lưu trữ. Nếu được lắp đặt nối tiếp với một thiết bị gia nhiệt, thì bộ gia nhiệt tăng cường của nó sẽ không được kết nối với nguồn điện.
Quy trình vận hành hệ thống năng lượng mặt trời Solahart Streamline 320L :
Khi mặt trời làm nóng nước trong các tấm thu năng lượng mặt trời, sự gia tăng nhiệt độ sẽ kích hoạt bơm tuần hoàn. Bơm tuần hoàn bật bất cứ lúc nào khi nước trong tấm thu nhiệt nóng hơn nước trong bình chứa. Bơm tuần hoàn luân chuyển nước nóng hơn từ các tấm thu nhiệt qua ống nóng đến bình chứa và nước mát hơn từ bình chứa được tuần hoàn đến các tấm thu nhiệt thông qua ống lạnh để tiếp tục được làm nóng bằng năng lượng mặt trời.
Quá trình này tiếp diễn trong khi năng lượng mặt trời có sẵn và nước trong bình chứa cần được làm nóng. Bơm tuần hoàn sẽ ngừng hoạt động khi nhiệt độ nước trong bình chứa vào khoảng 70°C đến 75°C.
Trong suốt quá trình hoạt động thông thường, nếu lượng bức xạ năng lượng mặt trời giảm đi, chẳng hạn như khi trời nhiều mây hoặc hoàng hôn vào cuối buổi chiều và nước không còn nhận được nhiệt từ các tấm thu nhiệt, bơm tuần hoàn sẽ ngừng hoạt động . Máy nước nóng sau đó sẽ chuyển sang chế độ chờ.
Hoạt Động Quá Nhiệt :
Mục đích của Hoạt động quá nhiệt là để giảm lượng nước quá nóng hoặc ‘ứ đọng’ trong các tấm thu năng lượng mặt trời. Khi nước trong bình chứa đạt đến 70°C đến 75°C và bơm tuần hoàn ngừng hoạt động, các tấm thu nhiệt sẽ tiếp tục thu nhiệt trong khi năng lượng mặt trời vẫn còn.
Nếu nước trong các tấm thu nhiệt bị ứ đọng và nhiệt độ của nó trở nên rất cao, bơm tuần hoàn sẽ kích hoạt trong một thời gian ngắn để chuyển năng lượng bổ sung này sang bình chứa. Bơm tuần hoàn sẽ ngừng hoạt động khi nhiệt độ nước trong tấm thu nhiệt giảm. Quá trình này sẽ lặp lại tối đa tám chu kỳ hoặc cho đến khi nhiệt độ nước trong bình chứa đạt khoảng 75°C đến 80°C hoặc cảm biến nhiệt không cảm nhận được sự gia tăng nhiệt độ nước nữa đến mức trì trệ sau một chu kỳ hoàn tất, tức là năng lượng mặt trời giảm.
Hướng lắp đặt của các tấm thu nhiệt :
Để giúp tối đa hóa hiệu suất hệ thống máy nước nóng, các tấm thu nhiệt nên được lắp đặt với hướng tối ưu, xoay về hướng chính bắc (ở bán cầu nam) hoặc hướng chính nam (ở bán cầu bắc). Luôn kiểm tra hướng chính bắc hoặc hướng chính nam bằng la bàn hoặc thiết bị phù hợp khác.
Để giúp tối đa hóa hiệu suất hệ thống, các tấm thu nhiệt nên được lắp đặt với độ nghiêng tối ưu. Giá trị này tương đương 90% đến 100% góc vĩ độ tại địa phương khi các tấm thu được đặt hướng trong phạm vi 60 ° của hướng chính bắc hoặc hướng chính nam và trong khoảng từ 10 ° đến 20 ° nếu các tấm thu nhiệt được đặt trong khoảng từ 60 ° đến 90 ° từ hướng tối ưu. Nói chung, hiệu suất mùa hè được cải thiện thu được từ góc nghiêng nhỏ hơn góc tối ưu và hiệu suất mùa đông được cải thiện có được nhờ góc nghiêng lớn hơn góc tối ưu. Nếu góc nghiêng thay đổi 20 ° so với góc tối ưu, tấm thu nhiệt sẽ nhận được ít hơn khoảng 10% tổng lượng bức xạ mặt trời hàng năm.
Bảo vệ đóng băng :
Hệ thống mạch hở không có chức năng bảo vệ đóng băng và không thích hợp để lắp đặt ở những khu vực dễ bị đóng băng. Điều kiện đóng băng xảy ra dưới 5 ° C (41 ° F). Hệ thống này KHÔNG CÓ BẢO HÀNH đối với thiệt hại do đóng băng. Ở những khu vực dễ bị sương giá / đóng băng, nên sử dụng hệ thống mạch kín.
Gia nhiệt tăng cường :
Một công tắc cách điện được lắp đặt bên trong hộp công tơ điện để gia nhiệt bằng điện bổ sung. Bật công tắc này để kích hoạt bộ gia nhiệt nếu cần thiết. Bộ gia nhiệt dùng để làm nóng nước trong trường hợp năng lượng bức xạ mặt trời thấp, chẳng hạn như trong điều kiện thời tiết có nhiều mây hoặc mưa, hoặc trong những tháng mùa đông. Bộ gia nhiệt bổ sung chỉ được kích hoạt trong trường hợp cần gia nhiệt thêm và nguồn điện phải sẵn có ở bảng điều khiển. Khi nhiệt độ nước trong bình chứa dưới mức cài đặt của bộ điều chỉnh nhiệt, thanh đốt điện trở sẽ được kích hoạt và làm nóng nước. Bộ gia nhiệt bổ sung sẽ tự động ngắt khi nhiệt độ nước trong bình chứa đạt đến mức cài đặt của bộ điều chỉnh nhiệt. Nếu nhiệt độ nước giảm xuống dưới mức cài đặt một lần nữa, bộ làm nóng nước bổ sung sẽ được kích hoạt lại.
